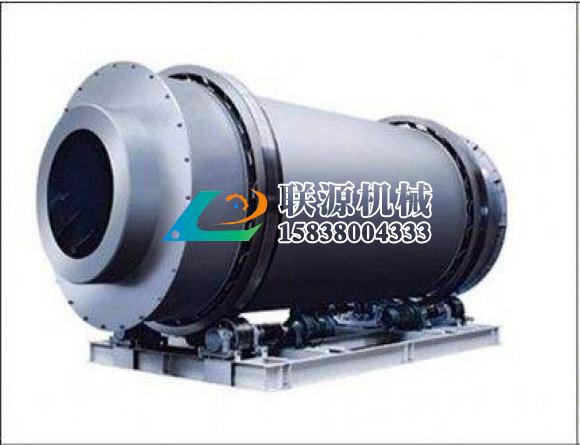

三筒沙子烘干機介紹
三回程烘干機即組合式三筒烘干機，也叫沙子烘干機?？傮w結構是由三個環環相扣的錐筒按照不同的方向與順序焊接而成，這種特殊的結構形式?jīng)Q定其產量的大小，所以這種新型烘干機也叫三回程烘干機。
 三筒沙子烘干機主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料三筒沙子烘干機設備特點
1、 設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2、 物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程產品。
3、 比傳統單筒烘干機提高熱效率達40%以上。
4、 燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
5、 比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

內部烘干區域結構
1、一級烘干區使用順流高溫烘干，在高濕度狀態下，經過進口溫度 43 0 ℃ (較高可達600℃)，剎那間和物料進行熱傳質交流，除掉大多數水份，確保了物料的熱值不發生改變;
2、二級烘干區是用逆流烘干，室溫 300 ℃ ，為高產除水區，在反轉烘干過程中，確保了物料敏捷枯燥;
3、三級烘干區為正常烘干區，室內溫度 120 ℃ -210 ℃ ，是使用滾筒內的破碎設備，重復拉扯、碰擊、撒落，順流烘干;
4、四級烘干區是靠引風效果下呈負壓的高溫?zé)釟饬鲯叱?，為高排氣區，室溫 60 ℃ -80 ℃ 。

物料的烘干是一級一級進行的，經過以上操作使物料在烘干后比烘干前熱值添加，水份枯燥在0.8%以內，真實起到降耗之成效。

技術參數

規格 （直徑×長度）	筒體容積 （m3）	生產能力 （t/h）	安裝斜度 （%）	較高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m3）	筒體斜度	揚料板型式	較高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
